DPSI Micro DualBat 5.9V/7.2V F3A Edition Akkuweiche
Produktbeschreibung und Features
Kompakte Doppelstromversorgung mit Magnetschalter und wählbarer Ausgangsspannung. Geeignet für 5/6-zellige NiCd/NiMH sowie LiIon/LiPo- und LiFePO4-Akkus. Geregelte und stabilisierte Ausgangsspannung 5,9V oder 7,2V einstellbar.
Doppelter elektronischer Ein/Ausschalter für berührungslosen Schaltvorgang mit einem externen Magneten von Außen.
Der verwendete Akkutyp sowie die entsprechende Unterspannungserkennung können programmiert werden. Intelligente Spannungsüberwachung mit optischer Fehleranzeige.
Vorgesehen für 5 bis max. 10 Servos. Mit 4A (@5,9V), 6A (@7,2V) Dauerstrom und 25A Spitzenstrom belastbar.

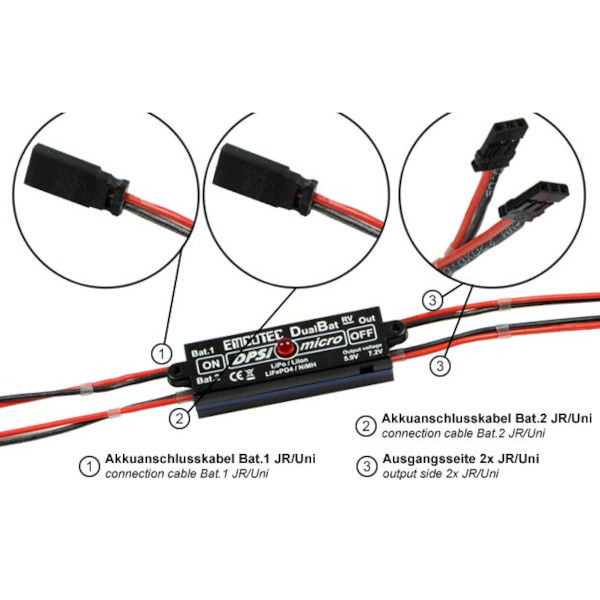

Anschlüsse
- 2 Akkuanschlusskabel JR/Uni mit flexibler Silikonlitze 0,5mm² Querschnitt.
- Ausgangsseitig doppelte JR/Uni-Anschlüsse mit Silikonlitze 0,5mm² Querschnitt.
- Alle Steckverbinder sind vergoldet (FCI-Kontakte).
Lieferumfang
1 Akkuweiche DPSI Micro DualBat, Schaltmagnet mit Hacker-Patch, 1 Vibrationsschutzgummi, 2 Beilagscheiben, 1 Bohrschablone und 1 Kurzanleitung.
Dokumentation
Eine ausführliche Dokumentation zur DPSI Mirco DualBat finden Sie im Hacker Motor Wiki.
Hinweis: Der Ausschaltvorgang des DPSI funktioniert mit einem Hallsensor. Hallsensoren reagieren auf Magnetfelder. Bei sehr starken Magnetfeldern (z. B. Elektroantrieb) kann das DPSI unter Umständen abschalten. Stromführende Kabel erzeugen ein Magnetfeld. Bitte verlegen Sie daher alle Kabel, die einen sehr hohen Strom führen (>100A) in einem Abstand von mindestens 3cm am DPSI vorbei.
Technische Daten
Stromquellen: 5 bis 7-zellige NiCd / NiMH-Akkus, 2-zellige LiIon, LiPo, LiFePO4-Akkus
Betriebsspannungsbereich: 4.8V bis 12V
Nenneingangsspannung: 6.0V bis 8.4V
Ausgangsspannung: 5.9V oder 7.2V per Schiebeschalter einstellbar
Ruhestrom (ausgeschaltet): <1µA pro Akku
Ruhestrom (eingeschaltet): ca. 90mA gesamt (LED Ein)
Max. Dauerstrom @ 5.9V: 4A
Max. Spitzenstrom @ 5.9V: 10A
Maximale Verlustleistung (Dauer): 8W
Umgebungsbedingungen: -10°C bis +50°C
Zulässiger Temperaturbereich: -25°C bis +85°C (Lagerung)
CE-Prüfung: gemäß 2004/108/EC
Max. Spitzenstrom (20ms): 25A
Drop-Out-Verluste @ 2A: 0.1V
Abmessungen: 73.4mm x 19.4mm x 14.1mm
Gewicht: 34g
Max. Dauerstrom @ 7,2V (10 Minuten): 6A
Anwendungsbereich
Anzahl Servos: 5 leistungsstarke Servos, bis 10 Servos im unteren Leistungsbereich.
